Tudo sobre Patch Panel: O que é, como instalar e mais

Você está procurando uma maneira mais eficiente de gerenciar a rede de sua empresa? Se sim, considere o uso de Patch Panels.

Os Patch Panels são uma ótima maneira de organizar e gerenciar seus cabos de rede, e não são tão difíceis de instalar como você pensa.

Neste artigo, explicaremos o que são Patch Panels, como instalá-los, e muito mais. Vamos começar!

O que são Patch Panels e o que eles fazem?

Você pode ter visto Patch Panels em armários e Racks de rede ou data centers e se perguntado para que servem. Patch Panels são simplesmente dispositivos de rede que fornecem uma maneira conveniente e organizada de conectar vários dispositivos.

Eles consistem em uma série de portas, cada uma das quais são conectadas a um dispositivo diferente usando um cabo de conexão. Patch Panels conectam computadores, impressoras e outros dispositivos de rede.

Ao invés de conectar pontos de rede diretamente a switches, hubs e outros dispositivos eles são conectorizados na parte de trás do patch panel.

Esse cabeamento de rede entre dispositivos e patch panel é chamado de link permanente.

Além disso, eles podem ser usados ​​para conectar diferentes tipos de redes, como Ethernet e Fibra Óptica. Embora os Patch Panels não sejam necessários para todas as redes, eles podem fornecer uma maneira valiosa de gerenciar e conectar vários dispositivos.

Como instalar um patch panel

Instalar um patch panel é uma tarefa relativamente simples que pode ser concluída em alguns minutos com as ferramentas certas.

  • Primeiro, identifique o local onde o patch panel será instalado. Em seguida, usando uma parafusadeira ou chave de fenda, remova a placa de espelho do rack se existir.
  • Em seguida, usando um descascador de fios, retire aproximadamente 30 mm de isolamento da extremidade de cada cabo de rede.
  • Distribua os pares no patch panel conforme padrão T568A ou T568B, indicados no verso de cada módulo RJ45 fêmea.
  • Utilize a ferramenta Punch Down ou um alicate de redes próprio para conectar. Nunca use estilete!
  • Prenda os cabos de cada módulo com fita velcro no suporte do patch patch panel.
  • Por fim, recoloque o patch panel no rack e aperte os parafusos.

Com apenas alguns passos simples, você pode instalar facilmente um patch panel em sua casa ou escritório.

Lembre-se de organizar o cabeamento. Você pode saber mais aqui: Organização de Rack de Redes e sua importância em sua empresa

Os benefícios de usar um patch panel

Os Patch Panels oferecem uma série de benefícios para as empresas:

  • Escalabilidade. Conforme um negócio cresce, sua rede precisa crescer com ele. Os patch panels facilitam a adição de novos dispositivos e expandem a capacidade de uma rede existente.
  • Reduz a desordem de cabos e os custos. Ao consolidar vários cabos em um único painel de patch, as empresas podem economizar dinheiro tanto na instalação como na manutenção.
  • Facilita a manutenção. Os administradores de rede podem identificar e reparar rapidamente quaisquer problemas sem ter que rastrear cabos individuais.
  • Aparência e Funcionalidade. Um rack organizado é visto com bons olhos tanto para clientes que o visitam como administradores de rede que muitas vezes precisam ativar pontos em suas rotinas.

Diferentes tipos de Patch Panels

Os patch panels vêm em uma variedade de tamanhos e tipos, e cada um tem suas próprias vantagens e desvantagens.

O tipo mais comum de patch panel é o painel de montagem em rack de 19 polegadas, projetado para caber em racks de equipamentos padrão de 19 polegadas. Esses painéis geralmente têm 24 ou 48 portas para pontos de rede Cat5e, Cat6 ou Cat6a.

Outro tipo popular é o patch panel de parede, ideal para pequenas configurações de rede. Os patch panels montados na parede geralmente têm menos portas do que os painéis montados em rack, mas ocupam menos espaço e podem ser mais convenientes de acessar.

Patch Panels também estão disponíveis em forma modular descarregados, o que permite que sejam customizados para se adequarem a qualquer tamanho ou tipo de rede (Cat5e, Cat6 ou Cat6A).

Estes são os Patch Panels mais comuns no mercado brasileiro:

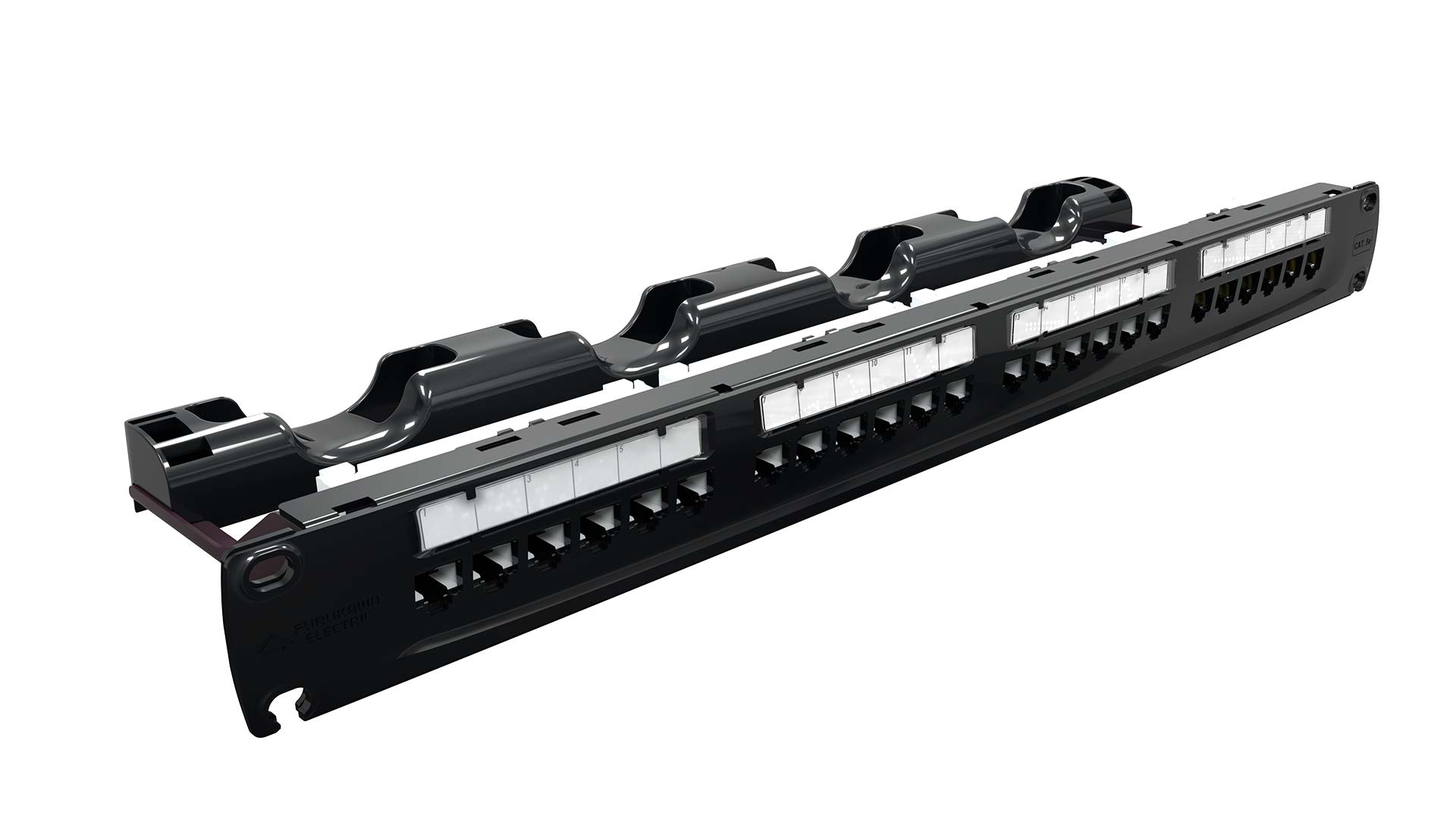

PATCH PANEL DESCARREGADO 24P BLINDADO – DATAWAVE READY

PATCH PANEL DESCARREGADO 24P BLINDADO - DATAWAVE READY
PATCH PANEL DESCARREGADO 24P BLINDADO – DATAWAVE READY

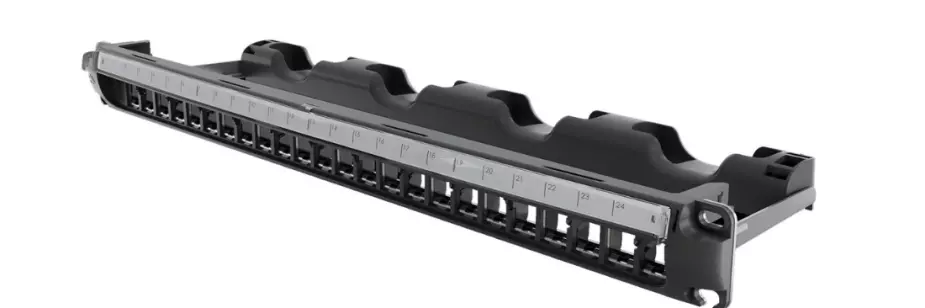

PATCH PANEL DESCARREGADO ANGULAR

PATCH PANEL DESCARREGADO ANGULAR
PATCH PANEL DESCARREGADO ANGULAR

PATCH PANEL MODULAR MULTILAN CAT.5E E PATCH PANEL MODULAR MULTILAN CAT6

PATCH PANEL MODULAR MULTILAN CAT.5E E PATCH PANEL MODULAR MULTILAN CAT6
PATCH PANEL MODULAR MULTILAN CAT.5E E PATCH PANEL MODULAR MULTILAN CAT6

PATCH PANEL SOHOPLUS CAT.5E E PATCH PANEL SOHOPLUS CAT.6

PATCH PANEL SOHOPLUS CAT.5E E PATCH PANEL SOHOPLUS CAT.6
PATCH PANEL SOHOPLUS CAT.5E E PATCH PANEL SOHOPLUS CAT.6

Não importa que tipo de patch panel você precisa, com certeza haverá um que seja perfeito para sua aplicação.

Como solucionar problemas de instalação do painel de patch

Patch panels são uma ótima maneira de organizar seus cabos de rede, mas podem ser complicados de instalar. Aqui estão algumas dicas para ajudá-lo a solucionar problemas de instalação de patch panel:

  • Certifique-se de que o patch panel está devidamente alinhado com o rack. Se o patch panel estiver desalinhado, pode causar perda de sinal ou interferência por forçar os conectores.
  • Verifique o diagrama de fiação para garantir que os cabos estejam conectados corretamente, nos padrões T568A ou T568B.
  • Certifique-se de que os cabos estejam firmes e seguros. Cabos soltos podem causar perda de sinal ou interferência com o tempo.

Seguindo essas dicas, você pode garantir uma instalação bem-sucedida do patch panel.

Dicas para manter seu sistema de patch panel

Um sistema com patch panels é uma ótima maneira de manter seus cabos organizados e arrumados. Mas, como qualquer outro sistema, requer manutenção regular para mantê-lo funcionando sem problemas.

Aqui estão algumas dicas para ajudá-lo a manter seu sistema de patch panel na melhor forma:

  • Primeiro, certifique-se de que todos os cabos estejam identificados. Isso ajudará você a identificar rapidamente qual cabo vai para onde e também ajudará a solucionar problemas com agilidade.
  • Em segundo lugar, verifique regularmente as conexões para garantir que estejam firmes e seguras. Conexões frouxas podem causar perda de sinal ou até mesmo danificar os cabos.
  • Terceiro, fique de olho no acúmulo de poeira e sujeira no painel e nos conectores. Um pouco de poeira é normal, mas muito pode causar problemas. Use um pano macio para limpar suavemente qualquer acúmulo.
  • Por último, certifique a sua rede regularmente. A certificação de rede pode garantir a correta transmissão de dados em seu cabeamento estruturado. Saiba mais aqui: Certificação de Rede para Cabeamento Estruturado

Ao seguir essas dicas simples ajudará você a manter seu sistema de patch panel funcionando como novo nos próximos anos.

Pontos Importantes sobre Patch Panels

  • Patch Panels são uma ótima maneira de manter seus cabos organizados e arrumados.
  • Eles também são muito fáceis de instalar, mesmo que você não seja muito prático!
  • Existem alguns tipos diferentes de patch panels, por isso é essencial escolher o certo para suas necessidades.
